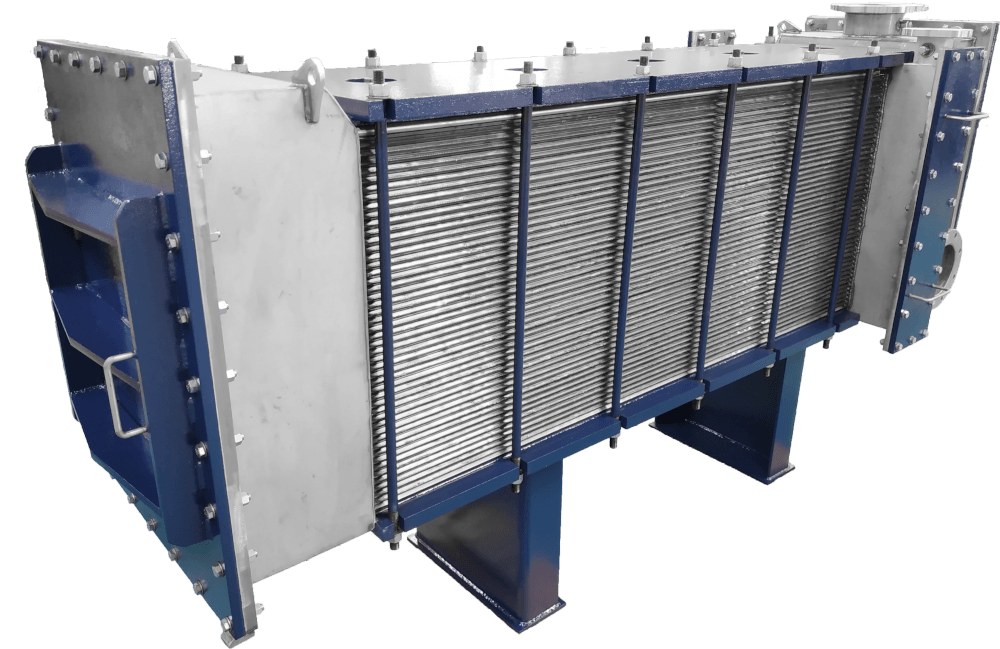

Weplex® – Echangeur thermique à plaques soudées

Principe

L’échangeur de chaleur Weplex® est un échangeur de chaleur à plaques soudées (au laser) qui possède de très hautes performances et qui est particulièrement adapté aux fluides difficiles comme des fluides chargés de matières en suspension ou des fluides visqueux.

Il s’agit d’un échangeur à larges canaux de conception unique brevetée.

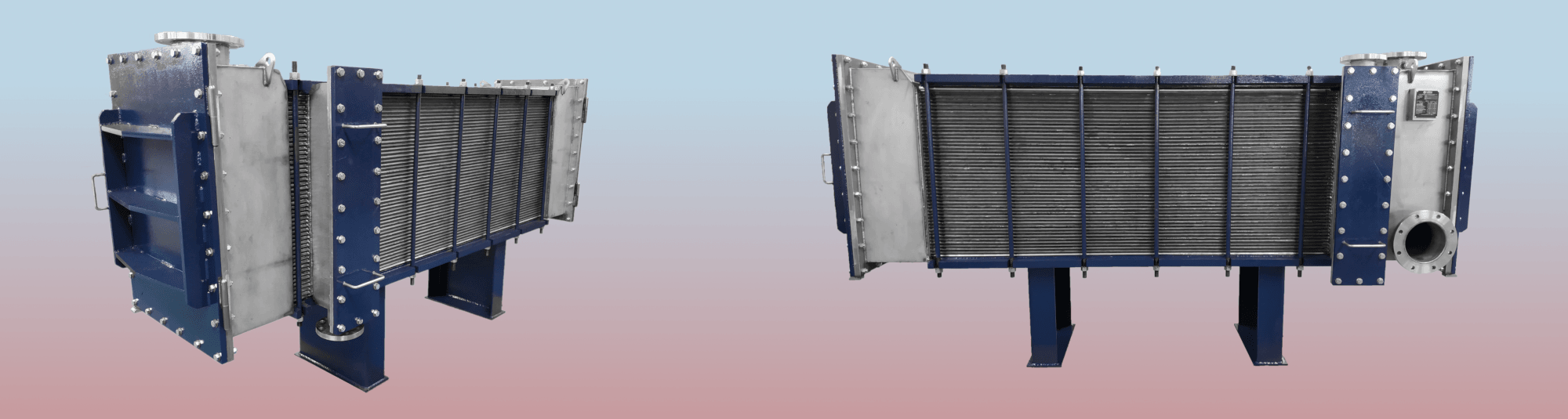

Il existe une gamme complète d’échangeurs de chaleur à plaques soudées Weplex® avec bâti parallélépipédique.

Avantages

L’échangeur à plaques soudées Weplex® est le type d’échangeur le plus robuste du marché :

  • design compact
  • fiable
  • 4 cotés démontables possibles pour une maintenance et un nettoyage aisés
  • dimensionnement des surfaces d’échange selon les propriétés des fluides
  • canaux larges adaptés aux fluides visqueux et difficiles ainsi qu’aux fluides chargés en particules
  • maîtrise de la vitesse des fluides et des coefficients de transfert thermique (de 30 à 40% supérieurs à ceux d’un échangeur tubulaire classique)

Les performances thermiques de l’échangeur à plaques soudées Weplex® sont parfaitement adaptées aux échanges sur fluides difficiles, chargés de matières en suspension ainsi que visqueux.

Télécharger la brochure

Fonctionnement d’un échangeur thermique Weplex

Schéma de principe Weplex

Les différents types de Weplex®

En fonction de vos besoins, nous sommes en mesure de vous fournir l’échangeur de chaleur le plus adapté à votre situation. D’ailleurs, nous pouvons concevoir des échangeurs disposant de 1 à 1500m² de surface d’échange.

Ensuite, 3 différentes versions du Weplex se distinguent :

W0 : Entièrement soudé

W1 : Visitable et nettoyable sur 1 circuit

W2 : Visitable et nettoyable sur 2 circuits


Données techniques du Weplex®

Conditions d’utilisation

  • Utilisation en monophasique, en condensation ou évaporation
  • Pressions maximales de 40 bars (au delà, nous contacter)
  • Températures maximales de 400°C
  • Nettoyage possible sur les 2 circuits
  • Entrées/ sorties visibles

Matériaux

La fabrication des échangeurs de chaleur Weplex® est proposée dans différents matériaux selon les produits utilisés:

  • acier inoxydable austénitique (304L-316L…)
  • acier inoxydable duplex
  • alliages nickel (UB6, Hastelloy)
Télécharger la brochure
